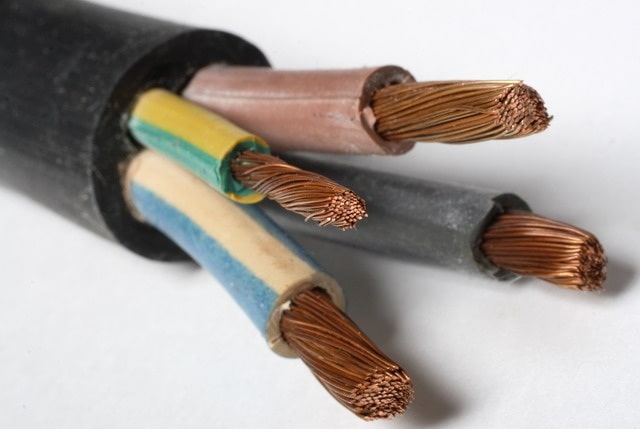

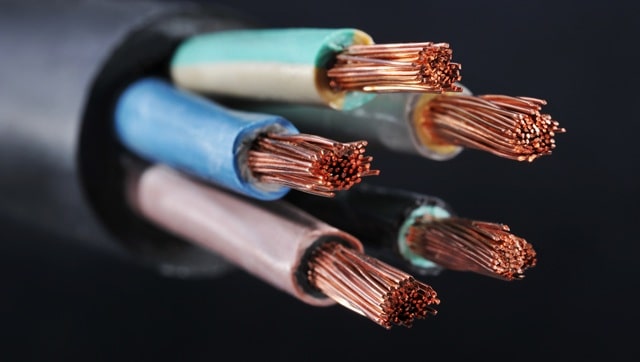

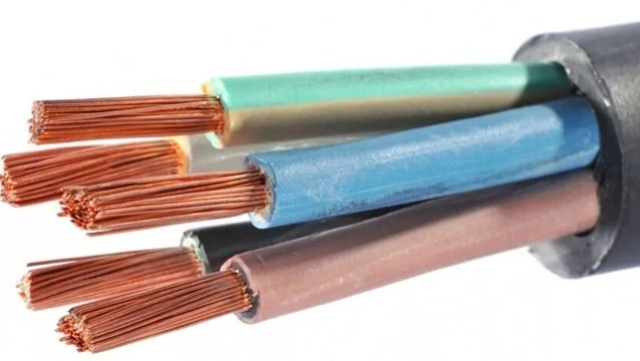

Силовий кабель — це «робоча конячка» електромережі, яка передає енергію від щита до ваших приладів. Простими словами: зв’язок між автоматом і споживачем. Відрізняється товщиною жил, матеріалом (мідь/алюміній), типом ізоляції та оболонки.
За призначенням буває для стаціонарного монтажу (у стінах, штробах, коробах, лотках) та для підключення пристроїв (шнури, подовжувачі, вводи до обладнання).
Класи ізоляції/оболонок: ПВХ (стандарт), ПЕ/ХПЕ (підвищена механіка й термостійкість), термостійкі склади, а також вогнестійкі/низькодимні виконання (нг, нг-LS, FRLS, FRHF тощо). Для квартири/будинку найчастіше — ПВХ та низькодимні рішення у спільних шляхах евакуації.
Маркування та матеріали: що означають ВВГ, АВВГ, ПВС, ПВ-3
- Кабель ВВГ / ВВГнг(д) — мідні жили, ізоляція та оболонка з ПВХ. «нг» — не підтримує горіння в пучку, «нгд» — знижене димовиділення (у побуті часто плутають з LS). Добрий вибір для стаціонарних мереж у квартирі/будинку.
- Кабель АВВГ / АВВГнг(д) — те саме, але жили алюмінієві. Легше та дешевше, але трохи більший переріз потрібен під той самий струм.
- ПВС — гнучкий мідний кабель (багатодротові жили), ПВХ ізоляція/оболонка. Використовується як шнур підключення побутової техніки, подовжувачі, мобільне підключення інструментів.
- ПВ-3 — провід мідний багатодротяний (клас гнучкості 5), у ПВХ ізоляції. Для внутрішнього монтажу в щитах, підключення модульних апаратів, де потрібні гнучкі з’єднання.
Матеріал жил:
- Мідь — краща провідність, стійкість до вібрацій/багаторазових вигинів, компактніший переріз під той самий струм.
- Алюміній — доступніший і легший, але крихкіший, вимагає акуратних з’єднань, переріз підбирається на щабель більший за мідь.
Як обирати: три опори — потужність/струм, спосіб прокладання, пожежна безпека
- Потужність → струм. Для 1-ф мережі: I ≈ P / (U·cosφ) (U≈230 В, cosφ≈1 для більшості побутових). Для 3-ф: I ≈ P / (√3·U·cosφ) (U≈400 В). Не забуваємо про коефіцієнт одночасності, якщо група розеток.
- Спосіб прокладання. У штробі, в гофрі, під штукатуркою, в лотку, по фасаду, у землі — усе це впливає на тепловідвід. Гірший відвід → менший допустимий струм → переріз треба збільшити.
- Пожежні вимоги. У місцях евакуації, житлових будинках, громадських просторах частіше потрібні нг-LS/FRLS, щоб не поширювати горіння і зменшити дим/корозійні гази.
Однодротові vs багатодротові жили та класи гнучкості
- Однодротова (моноліт) — жорстка жила (IEC клас 1/2). Тримає форму, зручна для стаціонару в штробі, менше падіння напруги на контактах.
- Багатодротова — гнучка (IEC клас 5/6). Краще переносить вібрації, ідеальна для шнурів, підключення обладнання, щитового монтажу (ПВ-3).
Під клеми — звертайте увагу на вимоги: інколи потрібні НШВІ (наконечники) для багатодротяних жил, щоб контакт був стабільним.
Підбір перерізу: проста логіка
Алгоритм дуже людський:
- Порахували струм навантаження (із запасом 15-20%).
- Взяли тип прокладання (у гофрі, в теплій підшивній стелі, у лотку — це все про тепловідвід).
- Обрали переріз за таблицею так, щоб допустимий струм кабелю ≥ робочий струм автомата/навантаження.
- Перевірили падіння напруги, якщо траса довга (декілька десятків метрів і більше).
- Переконались у пожежній категорії (нг-LS/FRLS там, де потрібно).
Поширені сценарії підбору (квартира/будинок/майстерня)
Квартира (1-ф 230 В):
- Освітлення: мідь 1,5 мм² (автомат 10-16 А).
- Розетки загальні: мідь 2,5 мм² (16-25 А), окремі лінії під мікрохвильову/чайник — теж 2,5 мм², краще свої автомати.
- Бойлер 3-5 кВт: мідь 4–6 мм² (25-32-40 А, залежно від потужності і довжини лінії).
- Варильна поверхня/електроплита 1-ф: мідь 6 мм² (автомат 32-40 А) — частий варіант.
Приватний будинок (часто 3-ф 400 В):
- Ввід: мідь 10–16 мм² або алюміній 16-25 мм² (залежить від виділеної потужності).
- Майстерня/гараж: окремі групи по 3-ф розетках, 4-10 мм² Cu; для верстатів — за паспортами.
- Насоси/котли: зазвичай 1,5-2,5 мм² Cu, обов’язково УЗО/дифавтомат для мокрих зон.
Майстерня/невеликий цех:
- Стаціонарні станки: часто 3-ф підключення, 4-10-16 мм² Cu залежно від потужності.
- Довгі траси в лотках: перевіряємо падіння напруги, інколи одразу беремо +1 крок перерізу.
Типові помилки (і як не вляпатись)
- «Візьму з диким запасом». Занадто великий переріз — це жорсткіший кабель, дорожче фурнітура, складніше монтаж. Розумний запас — так, але не без розрахунку.
- Змішують мідь і алюміній в одному колі без перехідних клем/наконечників — контакт перегрівається, окислення, ризик. Якщо треба стикувати — використовуйте спеціальні клеми/затискачі.
- Без захисту груп. Одна «парасолька» на все — погана ідея: локалізація аварії ніяка. Краще декілька автоматів/дифів по групах.
- Ігнор падіння напруги на довгих трасах — при запуску двигуна/компресора «просадка», гріється кабель, страждає ресурс.
- Пожежні вимоги «на потім». У коридорах/сходових клітках, ТРЦ — одразу нг-LS/FRLS.
Візуальні підказки: оболонки й де їх логічно застосовувати
- ПВХ (ВВГ/АВВГ) — універсальний стаціонар.
- нг / нг-LS / FRLS — для маршрутів евакуації, громадських просторів, групових прокладок у пучках.
- Гофра/короби/лотки — захист від механіки та упорядкованість. У гофрі в стіні — частий побутовий стандарт.
- Зовнішні траси — дивимось УФ-стійкість оболонки, температурні діапазони, кабельні лотки з кришками.
FAQ коротко й по ділу
- ВВГ чи АВВГ для стаціонару?
Мідь (ВВГ) зручніша, компактніша, краще тримає контакт. Алюміній (АВВГ) — дешевше/легше, але більший переріз і акуратні з’єднання. - Де обов’язково нг-LS/FRLS?
Там, де є вимоги до обмеження поширення горіння та димоутворення: спільні коридори, сходові, громадські будівлі, пучкова прокладка. Для квартири — мінімум у спільних зонах і там, де колектори/пучки. - Алюміній у квартирі — можна?
Технічно — можна, якщо проєктом передбачено, перетини підібрані, клеми/наконечники правильні. Але для розеткових/кухонних ліній частіше обирають мідь. - ПВС та ПВ-3 — куди?
ПВС — шнур для підключення техніки, подовжувачів. ПВ-3 — гнучкі з’єднання в щиті, під автомати/реле/УЗО; у побутові штроби ПВ-3 зазвичай не кладуть як стаціонарну лінію без відповідних труб/каналів і арматури.
Готові рішення під завдання (щоб не вигадувати велосипед)
- Кухня з потужними споживачами: варильна поверхня (Cu 6 мм², автомат 32-40 А), окрема лінія на духову (Cu 2,5-4 мм²), посудомийка (Cu 2,5 мм²), розетки робзони — окрема група.
- Санвузол/бойлер: Cu 2,5-4 мм² + УЗО/диф.
- Гараж/майстерня: розетки для інструмента (Cu 2,5-4 мм²), компресор/зварка — окремі лінії за паспортом, 3-ф де потрібно.
- Ввід у будинок: за виділеною потужністю — Cu 10-16 мм² або Al 16-25 мм², апаратура захисту відповідного номіналу.
Маленький калькулятор у голові (щоб перевірити себе)
- 1-ф навантаження 3 кВт → I≈3000/230 ≈ 13 А → Cu 2,5 мм² + автомат 16 А.
- 1-ф плита 7 кВт → I≈7000/230 ≈ 30 А → Cu 6 мм² + автомат 32-40 А.
- 3-ф двигун 5,5 кВт → I≈5500/(1,732·400) ≈ 8 А/ф → часто Cu 1,5–2,5 мм² (але дивимось пускові струми та паспорт!).
Фінальна порада
Спочатку — список навантажень і їхня потужність, потім — спосіб прокладання, далі — переріз і тип оболонки. І не забувайте про захист груп (автомати/УЗО/дифи) та грамотні з’єднання.
CTA — підібрати за 2 хвилини
Хочете без зайвих «танців з бубном»? Виберіть потужність/споживачі — і ми підкажемо переріз та марку кабелю: фільтр за потужністю/перерізом на KaratLTD.com.ua. Тут же — де купити, наявність, ціни, консультація. Якщо треба, підкажемо аналоги мідь/алюміній або виконання нг-LS/FRLS.
Примітка: ці значення — орієнтовні для побутових/загальнопромислових умов. Остаточний вибір робіть за проєктом і чинними нормами, враховуючи довжину траси, спосіб прокладання, температуру й пускові струми.
